Se procurer en premier, une bobine 16mm de 600 mètres en plastique. (voir photo ici)

1ère étape : scier la bobine 16mm en deux par son milieu, vous vous retrouverez avec deux parties de bobine.

2ème étape : Passer au papier de verre (manuel ou mécanique) pour donner une surface bien plane.

3ème étape : Prenez une bobine super 8 de 120 mètres en plastique et découpez la , pour ne garder que son noyau central. (Voir photo ici) Passez au papier de verre pour enlever toutes les bavures.

Dernière étape : Centrer le noyau super 8 sur la partie découpée de la bobine 16mm puis coller
Déposez par dessus l'autre partie de bobine découpée et le tour est joué . (voir photo ici)

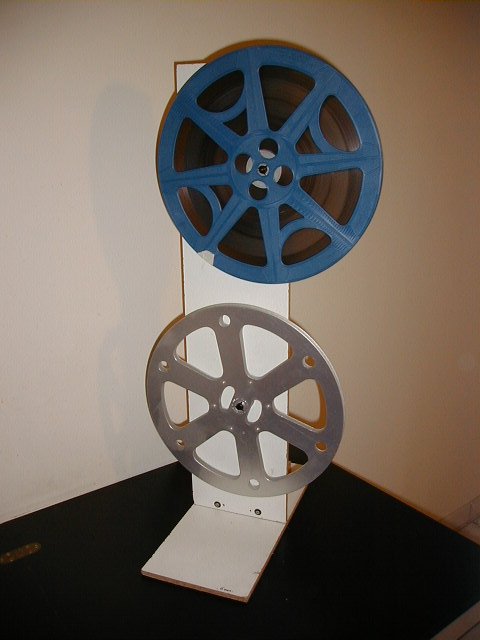

Une girafe est un appareil,  qui accouplé à un projecteur de petite capacité,  permet de visionner un film en version intégral sur une seule et même bobine ( environ 700 mètres ).
(voir photo ici)

Pour la fabrication , il vous faut :

2 planches : 850x200x10 et 450x200x10 (voir photo ici)
1 moteur 12 volts (récupéré sur un ancien projecteur super 8) (voir photo ici)
2 tasseaux 180x30x30
2 poulies diamètre 50mm et 20mm
2 bras de projecteur (récupéré aussi)
1 courroie
1 tranfo multi volts 12-9-7,5-6-4,5 et 3 volts. (voir photo ici)

Fixer les 2 planches (percer au préalable) , centrer le moteur sur les 2 tasseaux , fixer le tout, monter les 2 bras. (voir photo ici)

Positionner la poulie et enfin la courroie.
Brancher sur 6 volts et le tour est joué. (voir photo ici)

Pour le rembobinage , j'utilise une manivelle.

BONNE PROJECTION !


Votre ELMO GS 1200 raye vos films ? Voici un truc pour supprimer cet inconvénient et surtout pour éviter de remplacer les pièces en plastique en cause.

Ces rayures sont surtout provoquées par certaines pièces en plastique du chargement du film qui s'usent à la longue. De ce fait des arêtes se forment qui rayent le film.

Sur l'éclaté (voir photo ici) sont indiqués les pièces en cause : 1, 2 et 18.

Les démontages et remontage de ces pièces ne posent aucun problème avec un peu de patience et quelques précautions.

Dans un magasin de bricolage, j'ai acheté une bande de feuille d'aluminium autocollant. Ce n'est pas du papier alu mais fine feuille d'aluminium qui se présente comme le chatterton, mais un peu plus large.

Après avoir démonté les pièces 1, 2 et 18, j'ai coupé une petite et étroite bande de feuille d'alu, de la largeur du film et je l'ai collée tout au long du parcours du film sur ces trois pièces, en lui faisant épouser très soigneusement le fond de la pièce où il adhère. Ceci afin que seuls les rebords touchent le film et que cet alu ne gène pas le chargement du film.

Ainsi les pièces plastiques ne s'useront plus et seul l'alu pourra être remplacé le cas échéant.

Il n'est pas aisé d'expliquer ce processus par écrit mais faites des essais et vous verrez que vous y arriverez très facilement.


La lampe d'origine 12 volts 0,5 ampères du Pathé-Baby peut être remplacée, sans aucune modification du projecteur, par une lampe halogène 12 volts 5 watts culot G4 (référence Orbitec 130-105-H64405).

L'adaptation sera réalisée comme indiqué sur le croquis (voir photo ici).

Fig1 : Culot de lampe Pathé-Baby récupéré sur une lampe hors d'usage. Enlever l'ampoule, le ciment de collage et la soudure du plot central. (voir photo ici)

Fig2 : Support miniature G4 (référence Arténia HLZ-352/1). Souder deux fils rigides de faible section sur les fils de sortie coupés très courts. (voir photo ici)

Placer le support dans le culot en l'orientant correctement. Souder un fil sur le pourtour du culot et l'autre sur le plot central en laissant dépasser le support de 1mm environ par rapport au culot. Immobiliser le support dans le culot en introduisant de l'Araldite à prise standard dans l'espace annulaire.

Ajuster l'ensemble support/lampe  dans le projecteur pour obtenir un éclairement correct de l'écran. Bien sûr l'alimentation en 100 volts reste indispensable.

Coût total : 4,56 €  (3,05€ pour la lampe + 1,51€ pour le support)
